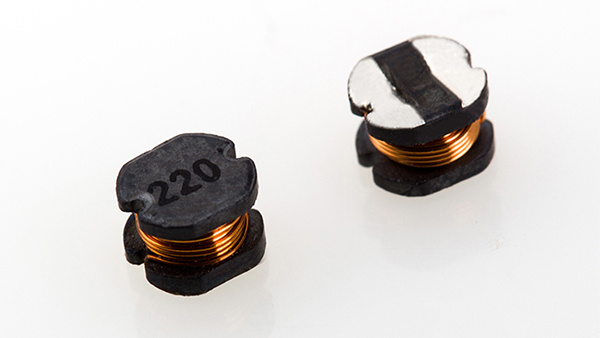

共模繞線電感是抵制共模噪聲，La和Lb就是共模繞線電感線圈。這兩個線圈繞在同一鐵芯上，匝數和相位都相同(繞制反向)。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼)；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

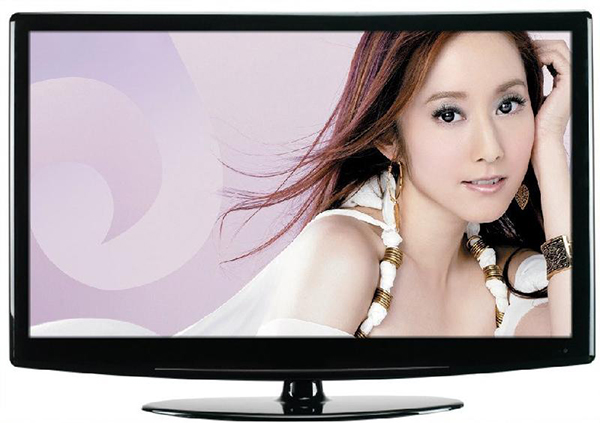

所以一般應用于錄影機、OA儀器、數碼相機、液晶電視、筆記本電腦、小型通信設備、DC/DC轉換器、共模濾波器、多頻變壓器、阻抗變壓器、平衡及不平衡轉換變壓器、抑制電子設備EMI噪音、個人電腦及外圍設備的USB線路、液晶顯示面板、低壓微分信號、汽車遙控式鑰匙等。
