貼片共模電感原理,貼片共模電感常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中起到EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。

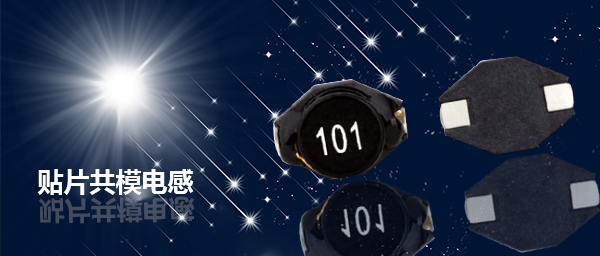

　　貼片共模電感原理

　　貼片共模電感的濾波電路，是由兩個線圈繞在同一鐵芯上，匝數和相位都相同(繞制反向)。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼);當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。

　　貼片共模電感原理,事實上，將這個濾波電路一端接干擾源，另一端接被干擾設備，構成兩組低通濾波器，可以使線路上的共模EMI信號被控制在很低的電平上。該電路既可以抑制外部的EMI信號傳入，又可以衰減線路自身工作時產生的EMI信號，能有效地降低EMI干擾強度。

想要了解更多貼片共模電感，歡迎咨詢！
