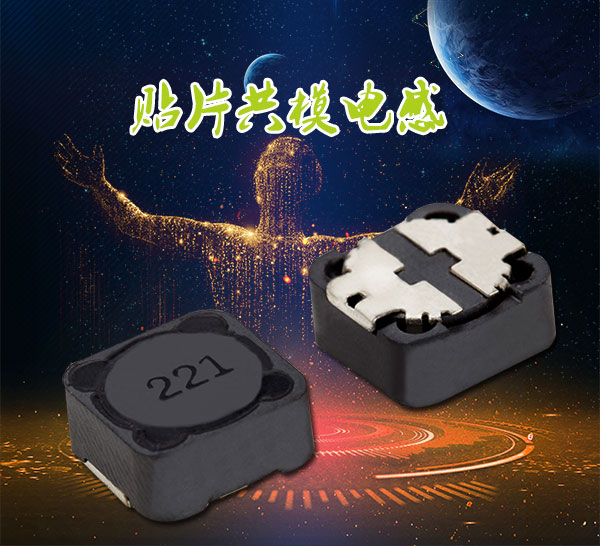

貼片共模電感分類是如何進行的？

　?。ㄒ唬┌唇Y(jié)構分類

　　貼片共模電感分類，共模電感按其結構的不同可分為線繞式電感和非線繞式電感（多層片狀、印刷電感等），還可分為固定式電感和可調式電感。

　　按貼裝方式分：有貼片式電感，插件式電感。同時對電感器有外部屏蔽的成為屏蔽電感，線圈纏繞的一般稱為非屏蔽電感。

　　固定式電感又分為空心電子表感、磁心電感、鐵心電感等，根據其結構外形和引腳方式還可分為立式同向引腳電感、臥式軸向引腳電感、大中型電感、小巧玲瓏型電感和片狀電感等。

　　可調式電感又分為磁心可調電感、銅心可調電感、滑動接點可調電感、串聯互感可調電感和多抽頭可調電感。

　　（二）按工作頻率分類

　　貼片共模電感分類，電感按工作頻率可分為高頻電感、中頻電感和低頻電感。高頻電感在技術上差距較大，許多廠商的產品不成熟。空心電感、磁心電感和銅心電感一般為中頻或高頻電感，而鐵心電感器多數為低頻電感。

　?。ㄈ┌从猛痉诸?/span>

　　貼片共模電感分類，電感按用途可分為振蕩電感、校正電感、顯像管偏轉電感、阻流電感、濾波電感、隔離電感、被償電感，同時對需要通過大電流等情況會使用到捷比信功率電感。

　　振蕩電感又分為電視機行振蕩線圈、東西枕形校正線圈等。

　　顯像管偏轉電感器分為行偏轉線圈和場偏轉線圈。

　　阻流電感（也稱阻流圈）分為高頻阻流圈、低頻阻流圈、電子鎮流器用阻流圈、電視機行頻阻流圈和電視機場頻阻流圈等。

　　濾波電感分為電源（工頻）濾波電感和高頻濾波電感等。電感器分類的標準有好幾種，按照不同的電感器分類標準，所分的類別也有差別。

　　共模電感在制作時應滿足以下要求：

　　1.繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

　　2.當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3.線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

　　4.線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的承受能力。

　　共模電感線圈數模；通常情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

想要了解更多貼片共模電感分類，歡迎咨詢！
