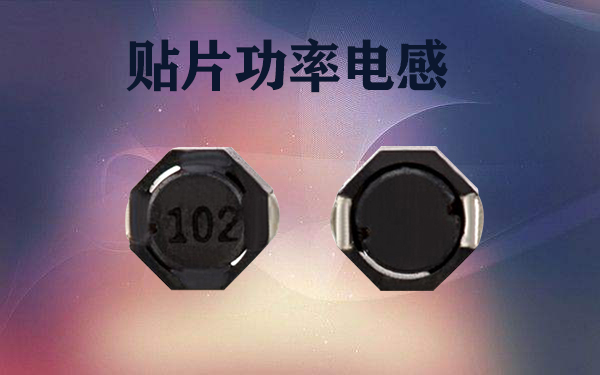

貼片功率電感關鍵參數有電感量、允許偏差、品質因數、分布電容及額定電流等。

　　（一）電感量

　　貼片功率電感關鍵參數,電感量也稱自感系數，是表示電感器產生自感應能力的一個物理量。

　　電感量的大小，主要取決于線圈的圈數（匝數）、繞制方式、有無磁心及磁心的材料等等。通常，線圈圈數越多、繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈電感量大；磁心導磁率越大的線圈，電感量也越大。

　　電感量的基本單位是亨利（簡稱亨），用字母"H"表示。常用的單位還有毫亨（mH）和微亨（μH），它們之間的關系是：1H=1000mH；1mH=1000μH

　　（二）允許偏差

　　允許偏差是指電感上標稱的電感量與實際電感的允許誤差值。

　　貼片功率電感關鍵參數,一般用于振蕩或濾波等電路中的電感要求精度較高，允許偏差為±0。2%~±0。5%；而用于耦合、高頻阻流等線圈的精度要求不高；允許偏差為±10%~15%。

　?。ㄈ┢焚|因數

　　品質因數也稱Q值或優值，是衡量電感質量的主要參數。它是指電感器在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高，其損耗越小，效率越高。

　　品質因素Q：

　　表示線圈質量的一個物理量，Q為感抗XL與其等效的電阻的比值，即：Q=XL/R。線圈的Q值愈高，回路的損耗愈小。線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到一百。

　　電感的品質因數的高低與線圈導線的直流電阻、線圈骨架的介質損耗及鐵心、屏蔽罩等引起的損耗等有關。

　?。ㄋ模┓植茧娙?/span>

　　分布電容是指線圈的匝與匝之間、線圈與磁心之間存在的電容。電感的分布電容越小，其穩定性越好。

　?。ㄎ澹╊~定電流

　　額定電流是指電感有正常工作時反允許通過的最 大電流值。

想要了解更多貼片功率電感，歡迎咨詢！
