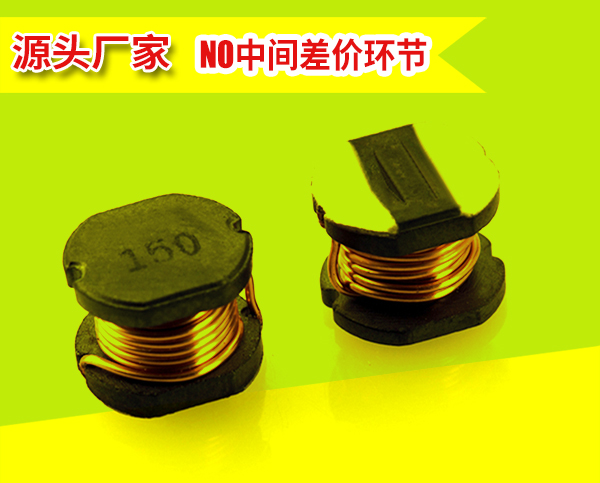

繞線電感和磁珠，電子人都知道，磁珠是被動元器件家族的一個分支，磁珠等效于電阻和電感并聯，但電阻值和電感值都隨頻率而變化。
磁珠在電路中的符號就是電感，而且在電路功能上，磁珠和電感的原理相同，可謂一對好基友，他們之間的不同在于頻率特性（磁珠有更好的高頻率波特性，能夠提高調頻濾波效果）。
繞線電感和磁珠,從構成上來看，磁珠是由氧磁體組成，而電感則是由磁芯和線圈組成。從原理上來看，磁珠是把交流信號轉化為熱能，電感是把交流存儲起來并緩慢釋放出去。從功能上來看，磁珠是用來吸收超高頻信號（例如RF電路，PLL，振蕩電路等），而電感是一種儲能元件，用在LC振蕩電路、中低頻濾波電路等，其應用頻率范圍很少超過50MHz。
繞線電感和磁珠,磁珠的應用場景分為電源線去噪和信號線去噪這兩種，因此繞線電感選型也要區別對待：用于電源線去噪時應注意以下幾點：第一，你要知道開關電源的工作頻率。一般來講，電源產生的輻射EMI噪聲，通常在小于?100MHz-300MHz之間。因此，選磁珠要選峰值頻率小于300MHz低頻型的磁珠。第二，你要知道電源的工作電流。對于那些放置于開關或非直流信號的磁珠，通常要講交流信號轉換有效值，以此來選擇磁珠的額定電流。額定電流值也是電源線磁珠最大的選擇要點。第三，在滿足排版空間設計要求的情況下，你要盡力選擇大尺寸的磁珠。第四，用電源線去噪的磁珠，DCR也是十分關鍵的參數。尤其是對于電池供電的便攜設備，應盡量選用DCR小的磁珠，以提高電源效率。第五，磁珠的抗阻曲線要盡量平坦。這樣才能保證最大限度地濾除電源的高次諧波噪音.
用于信號線去噪應注意以下幾點：第一，搞清楚信號的工作頻率。原則上磁珠的阻抗峰值頻率應至少高于信號的有效帶寬，否則會影響影響信號完整性，從而影響到系統的正常工作。第二，要知道信號電流。大多數信號（比如視頻信號）并沒有太大的電流輸出，選型時不需要考慮磁珠的額定電流。但部分信號（比如音頻信號）是有功率輸出的，在這種情況下就要考慮輸出電流。用于信號線的磁珠，通常不需要考慮磁珠DCR，磁珠的尺寸要越小越好。最后就是磁珠的阻抗曲線要盡量陡峭，以避免影響信號完整性。
想要了解更多繞線電感，歡迎咨詢！
