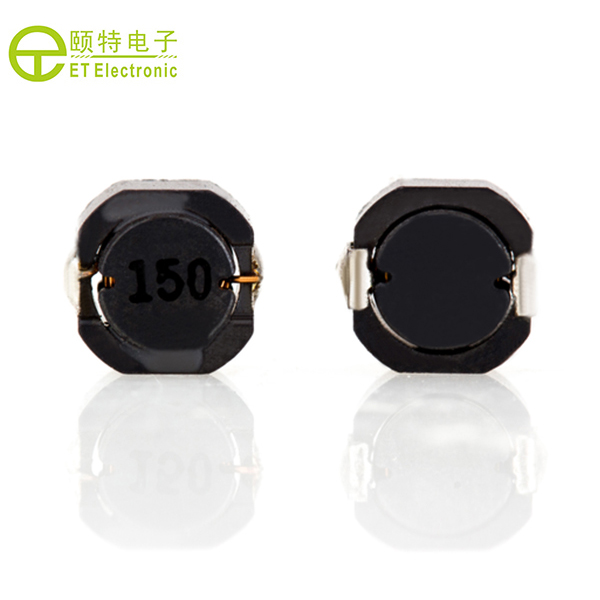

1、屏蔽式貼片功率電感

所謂屏蔽式；顧名思義就是有遮擋的意思；在貼片功率電感中的屏蔽是一種隔離電磁場干擾的一種措施；采用良好的磁罩實現電磁屏蔽；既可防止外圍電磁場的干擾；同時也不干擾外圍其他元器件工作的一種屏蔽措施。即這樣的貼片功率電感就是屏蔽式貼片功率電感。

2、什么叫焊盤

在表面貼裝技術中；焊盤是指焊接面與面之間貼合的部分；在貼片功率電感中通常叫做電極位；焊盤的大小決定了貼片功率電感封裝尺寸的大?。灰部梢苑催^來將；功率電感的封裝尺寸決定了焊盤的尺寸。

3、屏蔽式貼片功率電感焊盤的重要性

貼片功率電感中的焊盤；在組成電感的材料中一般叫做BASE；焊盤一般是工程師習慣用的名詞；在材料中體現的名稱叫BASE;一般是由錫包銅材質構成；有單面霧錫和雙面霧錫的兩種導電表面處理方式；如焊盤表面處理的細不夠細致；便會裸露銅面；一旦焊盤裸露銅電極位極難上錫；同時導電性能差；貼裝到整機板上是容易造成假焊；此時貼片功率電感既沒有起到電感的作用；如此顆功率電感是起扼流的作用是；容易造成整機電流過大使電路短路；嚴重時燒壞電路；所以焊盤的工藝的粗略直接決定了產品的使用性能。

想了解更多聯系頤特電子，專業技術人員為您解答。
