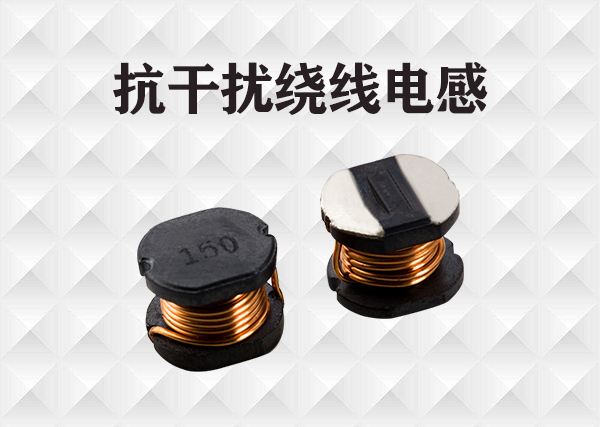

抗干擾繞線電感是近幾年發展起來的新型的價廉物美的干擾抑制器件，其作用相當于低通濾波器，較好地解決了電源線，信號線和連接器的高頻干擾抑制問題，而且具有使用簡單，方便，有效，占用空間不大等一系列優點，用鐵氧體抗干擾磁心來抑制電磁干擾(EMI)是經濟簡便而有效的方法，已廣泛應用于計算機等各種軍用或民用電子設備。
EMI 吸收環 / 珠是一種用抗干擾繞線電感制成的元件，是一種吸收損耗型元件。其特性表現為：吸收高頻信號并將吸收的能量轉化成熱能耗散掉，從而達到抑制高頻干擾信號沿導線傳輸?shù)哪康?，其等效阻抗中電阻值分量是頻率的函數，隨著頻率而變化。
電腦機箱內的主板、CPU、電源、及IDE數據線都工作于很高的頻率狀態下，所以導致機箱里存在著大量的空間雜散電磁干擾信號，而信號強度也是機箱外的數倍至數十倍！吸收磁環，又稱鐵氧體磁環，常用于可拆卸的分離式磁環，它是電子電路中常用的抗干擾元件，對于高頻噪聲有很好的抑制作用，一般使用鐵氧體材料（Mn－Zn）制成。磁環在不同的頻率下有不同的阻抗特性，一般在低頻時阻抗很小，當信號頻率升高磁環表現的阻抗急劇升高。使正常有用的信號很好的通過，又能很好的抑制高頻干擾信號的通過，而且成本低廉。
由于抗干擾繞線電感可以衰減較高頻同時讓較低頻幾乎無阻礙地通過，故在EMI控制中得到了廣泛地應用。用于EMI吸收的磁環/磁珠可制成各種的形狀，廣泛應用于各種場合。如在PCB板上，可加在DC/DC模塊、數據線、電源線等處。它吸收所在線路上高頻干擾信號，但卻不會在系統中產生新的零極點，不會破壞系統的穩定性。
想要了解更多抗干擾繞線電感，歡迎咨詢！
