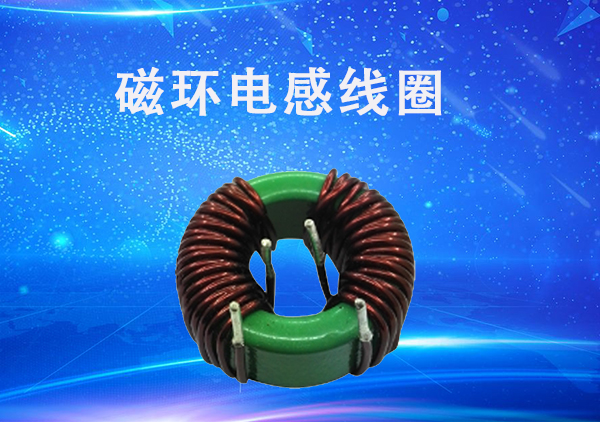

磁環電感線圈繞法加工是一件非常要細心的手工活，如何更好、更有效的進行繞制，這也是很多廠家值得思考的問題？

　　磁環電感線圈繞法的技巧？

　　如果匝數較多，廠家們需要準備一個塑料線盤，要大而細，能開口。首先將線盤掛在磁環上，其次將漆包線繞在線盤上，用膠布簡單固定防止其掉出。接著將線盤的線繞到磁環上，線盤也隨之轉動，每次游離部分繞完就撕開膠布，從線盤上拆出一圈。

　　1、單層纏繞法

　　所謂單層纏繞法就是將磁環電感線圈的線匝以單層的方式纏繞在絕緣管道的外表面上，單層纏繞的方法又可分緊密纏繞和間接纏繞，間接纏繞一般用于一些高頻諧振的電路中，由于這種方式的纏繞方法可以將高頻諧振線圖的電容減少，同時還能將其一些特性穩定。緊密的纏繞方式基礎是一些諧振線圈范圍比較小的線圈。

　　線圈的電感量比較大的，線圈的纏繞方式是多層的纏繞方法，多層的纏繞方法包括蜂房纏繞和密繞兩種類型，密繞的方式排列比較緊密，需要一層一層的分布，它纏繞的線圈產生的電容比較大，蜂房纏繞的方式是在一定角度上進行排列，它的排列不是非常平整，但是跟緊密的纏繞方法相比較，它的電容比較小。

　　磁環電感線圈繞法工藝加工流程?

　　磁環電感線圈繞線制造工藝流程主要分為：繞線、成型、噴砂、上膠、線圈全檢、點焊等。假如發現產品測試不良，需要報廢或返工和返修，包裝和入庫。

　　一、磁環電感線圈繞線之電感線圈的具體制作工藝流程及說明如下：

　　1、磁環電感線圈繞線；將銅線依規定要求繞至固定形狀尺寸。

　　2、電感線圈點膠；將一體成型產品表面依客戶要求噴涂相應油漆。

　　3、磁環電感噴碼；按客戶要求在產品上噴印產品標簽。

　　4、磁環電感折彎腳；使用自動設備將成型產品多余料片切除，端腳彎折平貼產品表面。

　　5、磁環電感線圈測試；運用設備測試依客戶要求對產品電氣性能檢測。

　　6、一體成型電感線圈點焊；將繞至好的線圈使用電流熔焊接到料片腳上。

　　7、電感線圈成型；將點焊好料片放入模具使用液壓沖壓機將鐵粉包裹沖壓成型。

　　8、線圈噴砂；噴砂機使用玻璃砂噴沖成型產品表面打磨。

　　9、線圈外檢；察覺外觀是否滿足客戶要求。

　　10、線圈編帶；按客戶要求將檢測合格成品放入編織載帶中，便于終端客戶使用。

　　11、線圈包裝；將編織好的載帶盤放入包裝箱中，滿足運輸要求保證產品不受損壞。

想要了解更多磁環電感線圈繞法，歡迎咨詢！
