貼片高頻電感和繞線電感在電路中不同的用途：功率電感用在電源上,高頻電感用在電源濾波上。

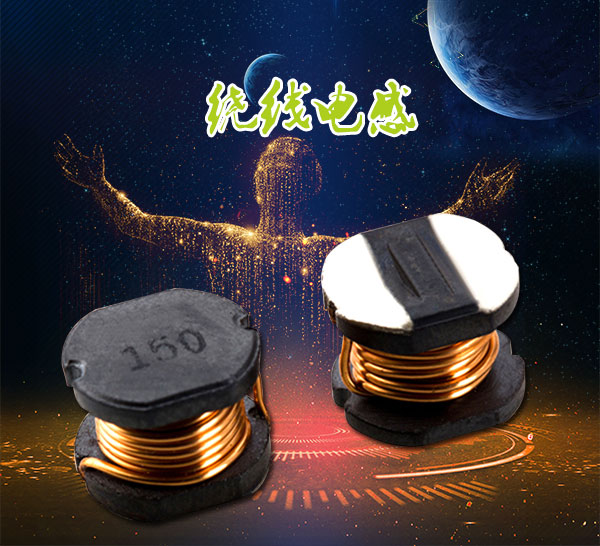

　　高頻電感和繞線電感電感量和封裝尺寸：功率電感一般采用繞線方式,因為通過電流能力要求比較高,封裝尺寸相對高頻電感較大一下。

　　高頻電感和繞線電感它們的關系；功率電感都是繞線電感,并且?guī)Т判炯捌帘?它封裝通常是從2D12-8D43等,感量從2.2至100UH,電流是A級,而普通的繞線電感封裝從1008-1812,電感量從幾十nH至1mH都有。電流相對要小些,一般是毫安數量級,用于小信號濾波,低頻振蕩等。

　　片式磁珠電感是黑色的,封裝從0402-0805居多,UH級,一般用于要求不高的電感場合,電流也是毫安級。片式高頻電感通常都是白色的,一定會在100nH以下,通常在1NH至幾十NH之間。

　　高頻電感和繞線電感以及功率電感都有一個規律。感量越大,額定電流越小。

　　高頻電感和繞線電感它們的作用分別是什么？貼片繞線電感的基本作用：濾波、振蕩、延遲、陷波等;形象說法：“通直流，阻交流”細化解說：在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等;變壓器可以進行交流耦合、變壓、變流和阻抗變換等。貼片電感貼片電感的作用似乎有些對立，我們說過電容是通交阻直，而電感恰好相反，它的作用是通直阻交！直流電通過電感時產生的磁場方向大小是一致的，不會變化。

想了解更多關于高頻電感和繞線電感區別歡迎咨詢；
