原始的【電感】器是由繞成螺旋狀的導線構成。在實際使用中，導線為了固定不變形，一般都會找一個纏繞對象，這些纏繞對象的名字叫做骨架。大部分電感器會使用磁性物質當骨架，當然諸如塑料棒、橡膠棒甚至木棒也都可以作為電感器的骨架。實際使用中骨架的材料和性質將會在很大程度上影響電感器的性能。目前我們已經比較少在板卡上看到純粹裸露出銅絲線圈的電感器了，各種各樣薄型封裝、小型封裝甚至連排封裝的電感器成為我們常見的產品。不過萬變不離其宗，電感無論怎樣變，線圈和骨架依舊存在。

除了外形，在接口和引腳上，【電感】器也有插件式和貼片式的區別。簡單說來，插件式電感的插腳會在電感下方，從主板正面看很難看到引腳。而貼片式的電感器引腳往往被設計在電感兩端，在正面看比較容易看到引腳。

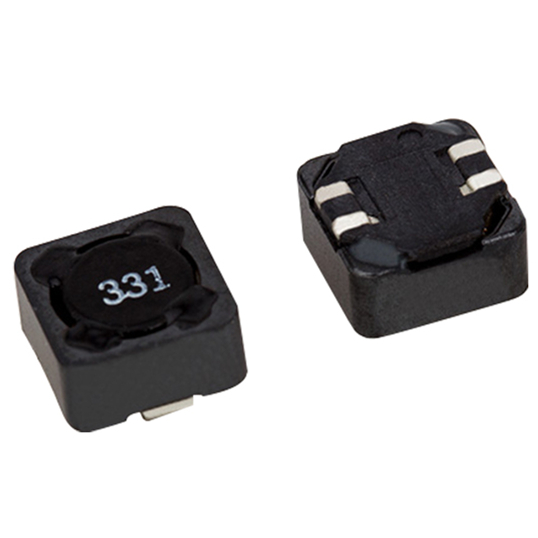

鐵素體電感器是我們目前在板卡上?？吹降囊活愲姼?。它的結構并不復雜：電感器中間依舊是螺旋狀纏繞在磁芯上的線圈，導線周圍則使用了鐵素體材料將線圈封閉（或者半封閉）起來。這樣做的好處是可利用鐵素體材料約束電感線圈的磁場，在增強本身性能的同時降低電感線圈對其它元件的干擾。

需要說明的是，鐵素體電感器可以根據用戶的要求做得更為矮小，甚至各種奇怪的形狀，其表面也可以涂油漆做成各種色彩。一些商家可能還會告訴消費者，彩色的電感性能更出眾，這是不少玩家存在的誤區之一。比如我們?？吹剿{(lán)色的電感器，或者一些頂部可以開槽用作加強散熱的特色電感器等，但其本質甚至性能都沒有絲毫變化。

除了鐵素體【電感】器外，還有一類電感器往往會引起玩家的注意。一些玩家存在的另一個誤區，就要數在數字供電電路中比較常見的連排式電感器。這種電感器實際上就是將小體積貼片式電感器在制造時用特殊的模具“連接”在一起。由于很多公版顯卡的數字供電會使用連排電感器，因此一部分玩家將其作為判斷數字供電與否的標準之一。

實際上，連排電感器只是一種特殊封裝的電感器而已，用作連排式使用只是為了減少空間占用，提高元件密集程度，本身性能和分開設計的獨立式電感器幾乎沒有任何差別，也和數字供電沒有任何關系。數字供電的核心是數字式PWM，而不是連排電感器，這一點尤其注意。

-THE END -
