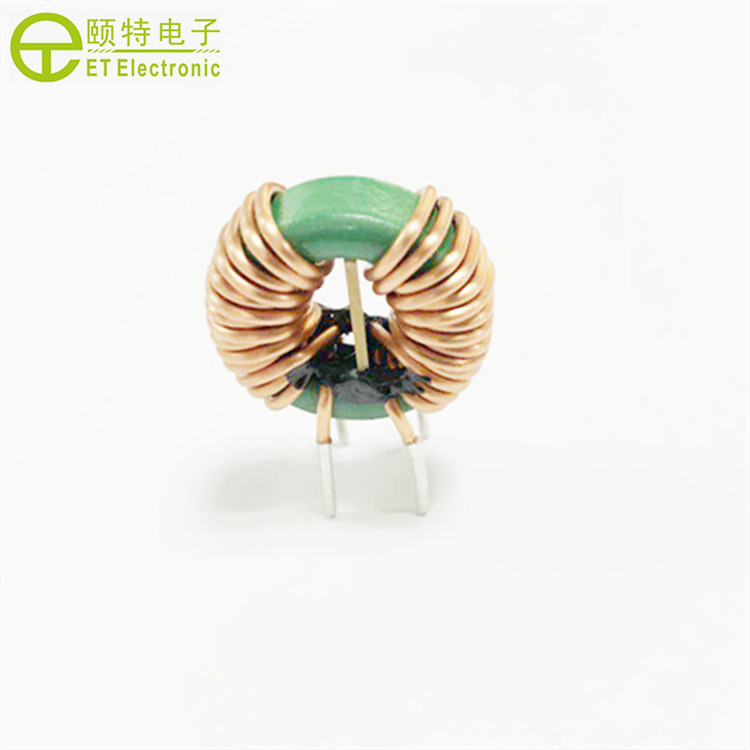

【磁環電感】為什么能夠抗電磁干擾，原理是什么？

【磁環電感】在高頻段，阻抗主要由電阻成分構成，隨著頻率的升高，磁芯的磁導率降低，導致電感的電感量減小，感抗成分減小，但是，這時磁芯的損耗增加，電阻成分增加，導致總的阻抗增加，當高頻信號通過鐵氧體時，電感電磁干擾被吸收并轉換成熱能的形式消耗掉。在低頻段，阻抗主要由電感的感抗構成，低頻時R很小，磁芯的磁導率較高，因此電感量較大，電感L起主要作用，電磁干擾被反射而受到抑制，并且這時磁芯的損耗較小，整個器件是一個低損耗、高品質因素Q特性的電感，這種電感容易造成諧振，因此在低頻段時可能會出現使用鐵氧體磁珠后干擾增強的現象。

 【磁環電感】的作用

電感主要是濾波、振蕩、延遲、陷波，形象說法：“通直流，阻交流”。而磁珠主要是抑制電輻射干擾、高頻噪聲和尖峰干擾、吸收超高頻信號，常應用在PCB、DC/DC模塊、高頻開關、開關型音頻放大器、數據線、電源線、信號線等。那么電感與磁珠究竟有什么區別呢？

1.磁環電感磁珠與電感的頻率特性不同，在低頻段，磁珠的電感變大、繞線電感電阻變小，磁珠的電感起作用，可視為一個低損耗、高Q值的電感器；在高頻段，磁珠電感變小，阻值變大，導致總阻抗增加，可視為阻高頻器件。

2.磁環電感磁珠的大小選用完全取決于需要吸收的干擾波的頻率及強弱。依據的主要參數：頻率為100MHz時的阻抗（單位是Ω）、直流電阻（單位是mΩ）和額定電流（單位是mA）。而電感的選型這里就不再贅述

【磁環電感】為什么能夠抗電磁干擾，原理是什么？

信號從一端傳輸?shù)搅硪欢?/span>

中途可能會外溢 ，功率電感也可能收到其他信號而被干擾，影響正常工作

磁環的效果就是屏蔽外界的雜訊，保護該線不被外界信號影響

保護自己的信號不會外溢去影響其他的傳輸擾，原理是什么？

-THE END -
