特斯拉線圈又叫泰斯拉線圈，因?yàn)檫@是從“Tesla”這個英文名直接音譯過來的。特斯拉線圈是由一個感應圈、變壓器、打火器、兩個大電容器和一個初級線圈僅幾圈的互感器組成。那么特斯拉線圈是怎么做的？本文詳細給大家介紹12V超簡易自制特斯拉線圈方法教程，以供參考。

　　特斯拉線圈原理是使用變壓器使普通電壓升壓，然后經由兩極線圈，從放電終端放電的設備．特斯拉線圈由兩個回路通過線圈耦合．首先電源對電容C1充電，當電容的電壓高到一定程度超過了打火間隙的閾值，打火間隙擊穿空氣打火，變壓器初級線圈的通路形成，能量在電容C1和初級線圈L1之間振蕩，并通過耦合傳遞到次級線圈．次級線圈也是一個電感，放頂罩C2和大地之間可以等效為一個電容，因此也會發生LC 振蕩．當兩級振蕩頻率一樣發生諧振的時候，初級回路的能量會涌到次級，放電端的電壓峰值會不斷增加，直到放電。

　　自制特斯拉線圈材料準備：

　　1.高壓包一個，

　　2.直徑0.25mm漆包線200m。

　　3.直徑2mm漆包線三米。

　　4.直徑十二厘米金屬球一個

　　5.直徑5厘米，長30厘米PVC管子一根，聚氯乙烯的更好，而有機玻璃是最理想的。

　　6.2N3055三極管一個。

　　7.240Ω 5W，27Ω 1W電阻各一個。

　　8.一些厚幾毫米的絕緣板。

　　9.12V蓄電池一個。

　　10.無極性電容若干。

　　11.膠一瓶

　　12.直徑1mm漆包線數米。

　　工具：電手鉆，螺絲刀，手鋸，鉗子等工具，普通螺絲，塑料螺絲，鋼尺等。

　　自制特斯拉線圈：

　　1.次級線圈的制作：用0.25mm漆包線在管子上繞，注意：線不能交叉

　　2.初級線圈的制作：用2mm的漆包線繞成如一個壓扁的彈簧。 直徑7.5厘米，繞七圈。

　　3.組裝線圈。把次級線圈的線的一頭接在那個金屬球上。這個球，我們稱為放電頂端。它和地面形成了一個電容。然后用膠或者熱膠槍把球固定在管子一頭。

　　把次級線圈固定在塑料板上，初級線圈固定在次級線圈附近，次級線圈的線的另一頭接地。

　　4.組合電容 。我們需要一些無極性電容，推薦使用滌綸電容或者陶片電容。 根據這個線圈的數據，我計算的結果是需要一個21717pF的電容。呃，要這么精確干什么，就取0.022μF吧（可根據打火器間距進行微調）。

　　電容的耐壓取決于電源的電壓，而高壓包可以產生一到兩萬伏的電壓，所以電容的耐壓還是越高越好。電容的計算很簡單，在此，再提一下。

　　串聯電容的耐壓等于各電容耐壓之和，容量的倒數等于各電容的容量的倒數之和。并聯電容的耐壓不變，容量等于各電容的容量之和。 （我們組合電容時，盡量使用同種電容。）建議使用20kv 1000p的電容串并聯22次，比較省材料。

　　5.制作電源

　　我們可以采用單管自激推高壓包的方法來產生高壓。我們使用一個2N3055三極管。

　　那個黑色的東西，就是高壓包的磁芯。繞在鐵氧體上的那兩個線圈，上面到下面兩個分別用1mm漆包線繞八圈和二十圈。繞線的方向必須相同！最好給三極管裝一個散熱裝置，因?yàn)閱喂茏约?huì)產生高溫，不吱溫度過高會不會把三極管燒壞。高手可以直接搭棚，而菜鳥們還是老老實實用洞洞板吧…… 用那個12V蓄電池作為它的電源。

　　照?qǐng)D連接好后，拿高壓包輸出端，即最粗的那條線和高壓包屁股上的那一排接腳試著拉弧，找出拉弧最長的那個接腳，把其它接腳都用絕緣漆或熱膠槍之類的東西封住。然后，就引出了圖中右邊的那兩條線。

　　由于時間關系，沒給它加散熱片。單管自激這種方式效率不高，切發熱量巨大，如果有條件的還可以使用ZVS等電路。

　　6.制作打火器

　　SGTC的原理就是先給電容充電，電容的電壓達到一定程度時，在打火器出放出電弧，形成一個回路，然后放電，之后重新開始這個循環。

　　我們可以用稍粗的漆包線來制作打火器。 一般，打火器是不能用尖端的，需要用光滑表面。把兩段粗漆包線的一頭的皮刮掉，彎成兩個光滑表面，然后用熱膠槍固定在塑料板上，中間留6~10毫米間隙。

　　打火器有很多種制作方法。由于我們制作的這個是小功率的，所以不需要考慮散熱的問題，大功率的線圈的打火器發熱是很厲害的。

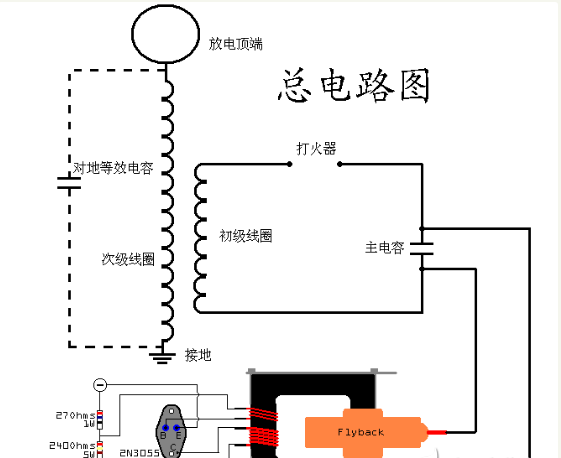

　　7.最終的裝配模擬電路圖

　　由于次級LC回路的工作頻率可達上千Hz，高頻電有一種趨膚效應，即只從導體表面流過，很多人可以摸特斯拉線圈的電弧，那倒不是因?yàn)樗麄冇刑禺惞δ?，原因還是那個高頻交流電，如果通過人體，只會從皮膚表面過，不會傷到內臟，所以這個線圈的安全性還是不錯的，這個12V超簡易特斯拉線圈的制作就這樣一個過程。
