共模電感在日常生活中最常見的就是計算機應用中，計算機內部的主板上混合了各種高頻電路、數字電路和模擬電路，它們工作時會產生大量高頻電磁波互相干擾，這就是EMI。EMI還會通過主板布線或外接線纜向外發射，造成電磁輻射污染，不但影響其他的電子設備正常工作，還對人體有害。

　　共模電感和貼片差模電感都是抗電磁干擾有效的元器件之一，廣泛應用于各種濾波器、開關電源等產品，但是共模電感是用來抑制共模干擾，而貼片差模電感是用來抑制差模干擾，兩種都是比較重要的濾波電感。

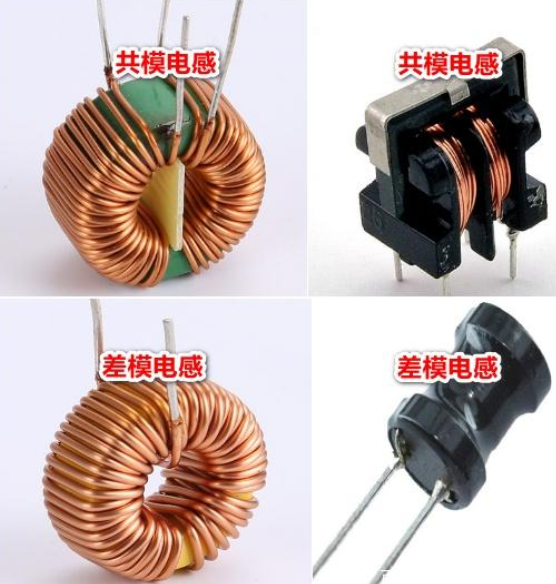

　　雖然兩種電感都是濾波電感，但是作用不一樣也就決定了外觀以及繞線方式會有所不一樣，對于共模電感，它是繞在同一鐵心上，并且兩個繞組的線圈直徑和圈數一樣，但是繞向方向相反，一組線圈有兩個引腳，因此共模電感會有4個引腳；而貼片差模電感則是繞在一個鐵心上并且只有一個線圈，因此它只有2個引腳，因此可從引腳數量來區分共模電感和差模電感。

　　1、抗電磁波干擾用的兩種電感：共模電感和差模電感。

　　2、騷擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾；騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模的地環路干擾。

　　3、抑制共模干擾的濾波電感叫共模電感。抑制差模干擾的濾波電感叫差模電感。

　　4、共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈。差模電感是繞在一個鐵心上的一個線圈。

　　5、共模電感的特點是：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。差模電感的特點是應用在大電流的場合。由于一個鐵心上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用的最多的鐵心材料是金屬粉心材料。
