相信很多人對于屏蔽電感器與非屏蔽電感器比較的混淆。根據磁屏蔽性能的不同，產生了屏蔽電感與非屏蔽電感這兩種不同的叫法，屏蔽電感中有貼片電感，也有工字電感，同樣的非屏蔽電感也是如此。

那我們如何對屏蔽電感以及非屏蔽電感進行快速區呢？他們之間有哪些區別？下面新晨陽電子小編將從以下三個方面進行講述。

　　一、外觀上區分屏蔽電感與非屏蔽電感

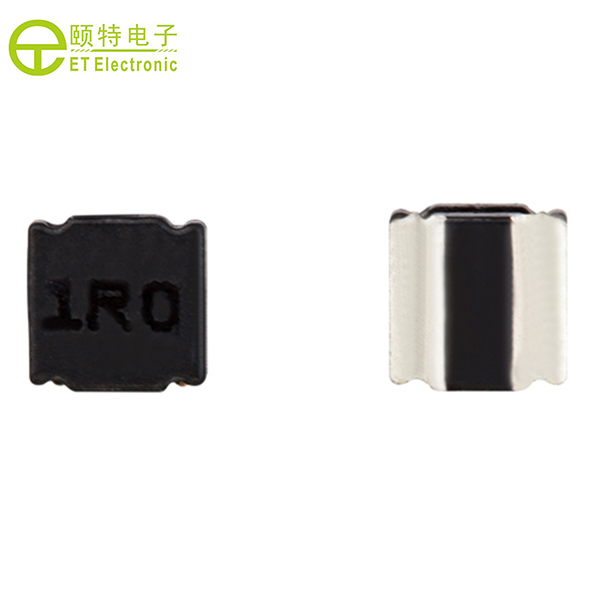

　　屏蔽電感器外部帶有磁屏蔽結構，所以從外觀上能看到線圈繞組的一定是非屏蔽電感，屏蔽電感從外觀上是看不到線圈繞組的。

　　但有一例外需要注意：看不到線圈的不一定是屏蔽電感，也有可能是帶有熱伸縮套管的工字電感。

　　二、磁路組成結構上區分屏蔽電感與非屏蔽電感

　　1.屏蔽電感器磁路結構為閉磁路結構：閉磁路結構是由磁性材料組成，磁阻抗非常小，代表磁芯為環形磁芯，是閉磁路結構

　　2.非屏蔽電感磁路結構為開磁路：由于磁路組成結構裸露，具有非常明顯的氣隙，其阻抗比較的大，代表磁芯為U型、EE型磁芯

　　三、性能上區分屏蔽電感與非屏蔽電感

　　1.由于屏蔽電感和非屏蔽電感磁屏蔽結構不同，在相同電感以及工作電流下，屏蔽電感的體積要大于非屏蔽電感。

　　2.非屏蔽電感具有高飽磁率、小體積、低阻抗的特點。主要集中在插件電感、部分貼片電感GCD系列（快被屏蔽電感取代）、棒形電感。

　　3.屏蔽電感器具有大功率、低電阻、大電流的特點。主要用在對EMC有著高要求的電路中，涉及到信號傳輸，智能計算等等，例如手機、計算機、高品質音響等等。

想要了解更多電感器歡迎咨詢！
