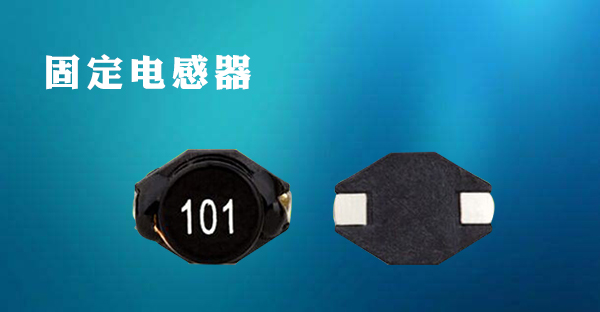

具有固定電感量的電感器稱為固定電感器（或稱為固定線圈），它可以是單層線圈、多層線圈、蜂房式線圈以及具有磁心的線圈等。這類線圈的結構是根據電感量和最大直流工作電流的大小，選用相應直徑的漆包線繞制在磁心上，然后再用環氧樹脂或塑料封裝而成。這種電感器具有體積小、重量輕、結構牢固、使用安裝方便等優點，主要用在濾波、振蕩、陷波和延遲等電路中。

　　固定電感器是電感器按結構的一個分類，是一種常用電感器件。電感器按其結構的不同可分為線繞式電感器和非線繞式電感器（多層片狀、印刷電感等），還可分為固定式電感器和可調式電感器。 下面，為你詳細介紹固定電感器。

　　電感器實際上就是固定線圈，它可以是單層線圈、多層線圈、蜂房式線圈以及具有磁心的線圈等。固定電感器為了減小體積，往往根據電感量和最大直流工作電流的大小，選用相應直徑的導線在磁心上繞制，然后裝入塑料外殼，用環氧樹脂封裝而成。

　　通常是用漆包線在磁心上直接繞制而成，主要用在濾波、振蕩、陷波、延遲等電路中，它有密封式和非密封式兩種封裝形式，兩種形式又都有立式和臥式兩種外形結構。

　　1）立式密封固定電感器：立式密封固定電感器采用同向型引腳，國產電感量范圍為0.1~2200μH（直標在外殼上），額定工作電流為 0.05~1.6A，誤差范圍為±5%~±10%，進口的電感量，電流量范圍更大，誤差則更小。進口有TDK系列色碼電感器，其電感量用色點標在電感器表面。

　　2）臥式密封固定電感器：臥式密封電感器采用軸向型引腳，國產有LG1、LGA、LGX等系列。

　　LG1系列電感器的電感量范圍為0.1~22000μH（直標在外殼上），額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%。

　　LGA系列電感器采用超小型結構，外形與1/2W色環電阻器相似，其電感量范圍為0.22~100μH（用色環標在外殼上），額定電流為0.09~0.4A。

　　LGX系列電感器也為小型封裝結構，其電感量范圍為0.1~10000μH，額客電流分為50mA、150mA、300mA和1.6A四種規格。

　　固定電感器廣泛使用在網路、電信、電腦、交流電源和周邊設備上。

　　在移動通信方面，快速的技術變革使得在世界上出現了個人網絡，設備正在減小尺寸，頻率在升高，數字化正取得進展。結果，對固定電感器的需求擴展到了低電感量范圍，要求減小電感值的誤差，縮小元件尺寸。

想要了解更多電感器歡迎咨詢！
