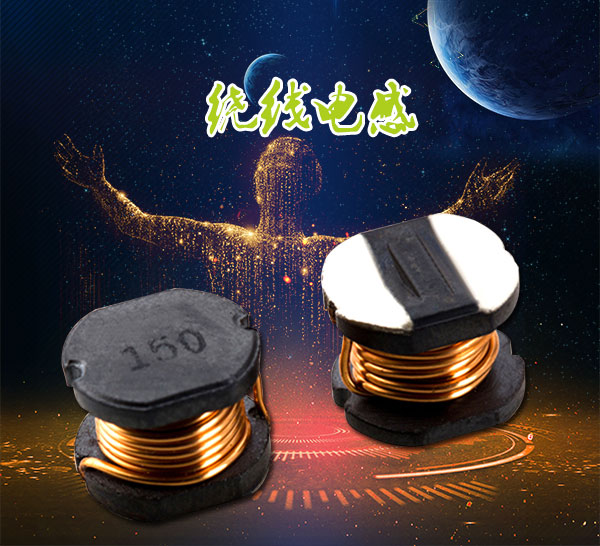

疊層電感和繞線電感區別，貼片電感從制造工藝上來分可主要分成四類，繞線型、疊層型、編織型和薄膜片式電感器，常用的主要是繞線型和疊層型電感器。前者是傳統繞線電感器小型化的產物，后者是采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還小。

　　疊層電感和繞線電感區別，疊層型片式電感器具有良好的磁屏蔽性、燒結密度高、機械強度好、不足的是合格率低、成本高、電感量較小、Q值低。繞線型電感的特點是電感量范圍廣，電感精度高，損耗小，容許電流大，制作工藝?yán)^承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限制。疊層型貼片電感與繞線型片式電感相比，尺寸小，有利于電路的小型化，磁路封閉，不會干擾周圍的元器件，也不會受臨近元器件干擾，有利于元器件的高密度安裝，一 體化結，可靠性高、耐熱性、可悍性好、形狀規整，適合于一般焊及回焊。

　　疊層電感和繞線電感區別，總的來說疊層電感是看不到線的，疊層電感的散熱性好、ESR值更小、但耐電流比繞線電感小。成本比繞線型電感低。繞線電感的散熱性不如疊層電感，但耐電流大，ESR值更高。

想了解更多疊層電感和繞線電感區別歡迎咨詢！
